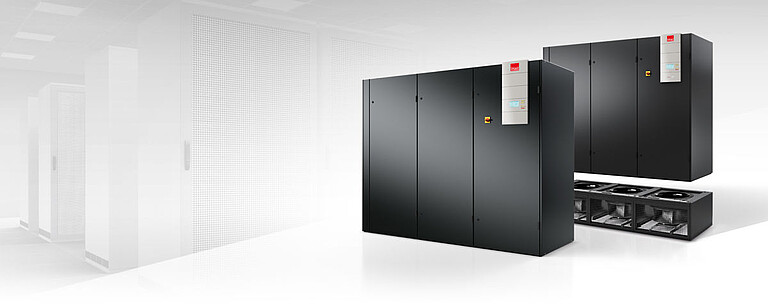

CyberAir 3PRO CW
Wzorzec elastyczności I efektywności energetycznej
CyberAir 3PRO CW pozwala kontrolować warunki w centrum danych z najwyższą precyzją, niezawodnością i energooszczędnością. Technologia STULZ jest liderem w tej dziedzinie, zatem może w pełni wykorzystać potencjalne oszczędności, zapewniając jednocześnie maksymalną niezawodność. CyberAir 3PRO CW jest klimatyzatorem zarówno elastycznym, jak i dostosowanym do potrzeb, bez względu na to, jak różne są centra danych: jest dostępny w 11 rozmiarach z różnymi metodami dystrybucji powietrza.
Omówienie produktu
Najważniejsze korzyści
- Maksymalna wydajność chłodzenia przy minimalnej powierzchni zajmowanej
- System dystrybucji powietrza z maksymalną wydajnością (współczynnik wydajności przepływu powietrza)
- Maksymalne potencjalne oszczędności z pośrednim dynamicznym lub bezpośrednim chłodzeniem swobodnym
Najważniejsze cechy
- Systemy klimatyzacji na wodę lodową dostępne ze zintegrowanym i zewnętrznym wentylatorem
- 2 systemy chłodzenia (CW, CW2), 11 rozmiarów, różne sposoby dystrybucji powietrza, różne wymienniki ciepła
Najważniejsze dane techniczne
- Wydajność chłodnicza (kW): 22 – 260
- Dystrybucja powietrza: górą, dołem, dołem z wylotem z przodu, z tyłu, w dół.
- Maksymalna wydajność chłodzenia przy minimalnej powierzchni zajmowanej
- System dystrybucji powietrza z maksymalną wydajnością (współczynnik wydajności przepływu powietrza)
- Maksymalne potencjalne oszczędności dzięki pośredniemu dynamicznemu chłodzeniu swobodnemu „free-cooling” firmy STULZ
- Zoptymalizowany do warunków pracy w oparciu o zalecenia ASHRAE
- Elastyczność dla indywidualnych rozwiązań
- Najwyższe wartości EER dzięki maksymalnemu rozmiarowi wymienników ciepła i powierzchni filtrów
- Wentylatory EC najnowszej generacji zmniejszające zużycie energii
- Kompaktowa konstrukcja klimatyzatorów na wodę lodową, ułatwiająca transport i instalację
- Możliwość przetestowania cyrkulacji powietrza jednostki HVAC w naszym Centrum Testowym
- Dostępne ze zintegrowanym i zewnętrznym wentylatorem
- 2 systemy chłodzenia (CW, CW2), 11 rozmiarów, różne sposoby dystrybucji powietrza, różne wymienniki ciepła
- Zarządzenie gotowością CW w trybie czuwania, regulacja różnicy ciśnień i zarządzanie kontrolą filtra
- Regulacja oparta na temperaturze powietrza nawiewanego, wywiewanego lub na wlocie do serwera
| Wydajność chłodnicza (kW) | 22 – 260 |
| Dystrybucja powietrza | Nawiew górny, nawiew dolny, nawiew dolny z wylotem z przodu, z tyłu, w dół |
| Przepływ powietrza (m³/h) | 7,500 – 46,200 |
| Wymiary | Wysokość(mm): 2,495 – 2,915 Szerokość (mm): 950 – 3,350 Głębokość (mm): 890 – 1,040 |
| Systemy chłodzenia | Chłodzony wodą (CW/CW2) |
Potrzebujesz więcej informacji?
Pobierz naszą broszurę!
Wszystkie szczegóły dotyczące CyberAir 3PRO CW
Efektywność energetyczna i niezawodność - CyberAir 3PRO CW
Nowy rozmiar specjalnie dla dużych i hiperskalowych centrów danych
Szafy typu ABR
Ten rozmiar klimatyzatorów na wodę lodową został opracowany w celu spełnienia wymagań dużych centrów danych, przy jednoczesnym zachowaniu wydajności i niezawodności systemu. Zwiększają wymiary jednostki, nowy rozmiar zapewnia większą wydajność chłodzenia na powierzchnię zajmowaną i zwiększa wydajność w dużych i hiperskalowych centrach danych.
Korzyści szaf ABR
- Wysoka wydajność chłodnicza na powierzchnię zajmowaną
- Minimalny pobór mocy wentylatora dzięki zmniejszonym wewnętrznym stratom ciśnienia
- Zoptymalizowany współczynnik efektywności energetycznej (EER)
- Zoptymalizowany współczynnik sprawności przepływu powietrza (AER), a tym samym maksymalnie wydajna dystrybucja powietrza
- Wydłużenie czasu pracy we free-coolingu, z powodu wyższej temperatury powietrza i wody
- Optymalizacja temperatury powietrza w oparciu o zalecenia ASHRAE
- Zmniejszenie natężenia przepływu wody, a tym samym niższe całkowite zużycie energii przez system i niższe koszty inwestycji, dzięki zastosowaniu mniejszych elementów hydraulicznych

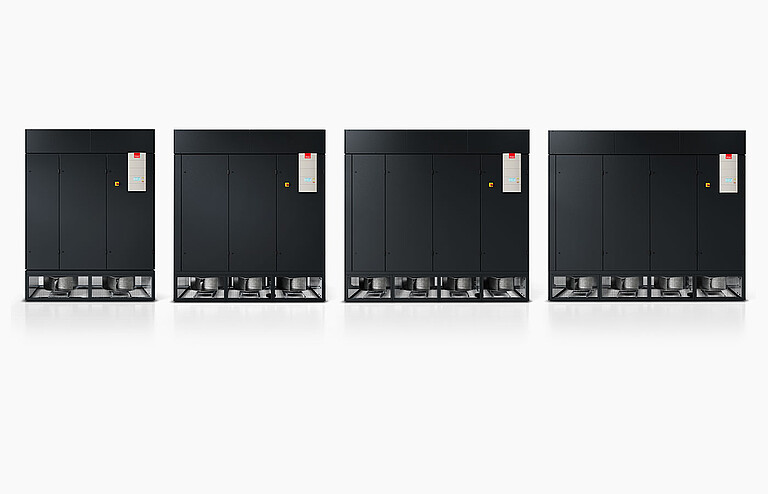

Rozmiary
Free Cooling
Do chłodzenia centrum danych stosowane są dwie różne metody chłodzenia swobodnego, w zależności od sposobu wykorzystania powietrza zewnętrznego. Jeśli powietrze zewnętrzne jest doprowadzane bezpośrednio do budynku, jest to bezpośrednie chłodzenie swobodne. Jeśli powietrze z zewnątrz nie przenika do wrażliwego wnętrza budynku, jest to free-cooling pośredni. Obie metody mają zalety, ale wiążą się z pewnymi wyzwaniami. Indywidualnie sprawdzamy, która wersja najlepiej odpowiada Twoim potrzebom, wymaganiom i przeznaczeniu - oraz które rozwiązanie zapewni najwięcej korzyści przez cały okres użytkowania systemu.
Direct Free Cooling
The CyberAir 3PRO CW precision air conditioning system with Direct Free Cooling air conditions Data Centers up to 90 % more economically than conventional compressor cooling systems. Direct Free Cooling exploits the potential of outside temperatures to air condition the data center using the cool outside air. Via the CyberAir 3PRO CW, the outside air, which has been treated by filter systems, gets directly into the server room.
CyberAir 3PRO CW units with downflow air conduction can be equipped with the FreeCool Plenum Free Cooling box. The FCP design with the dampers on top is a flexible construction that takes up no extra space for the chilled water air conditioner. With this option, Free Cooling is automatically combined with the chiller system's compressor cooling in three variable stages, to suit the outside temperature and cooling needs, ensuring that maximum savings are always exploited to the full.
Learn more about Direct Free Cooling
-->
Indirect Dynamic Free Cooling
Pośrednie dynamiczne chłodzenie swobodne firmy STULZ to jedyny system na świecie z automatyczną optymalizacją wydajności. Dynamiczne przełączanie i sterowanie skraca czas pracy sprężarki do minimum i zmniejsza nawet o 60% całkowite zużycie energii, biorąc pod uwagę wszystkie aktywne komponenty.
System chłodzi precyzyjnie i dynamicznie w zależności od aktualnego obciążenia cieplnego. Oznacza to, że zawsze generowana jest tylko wymagana wydajność chłodnicza i nie występuje energochłonna nadpodaż. Uwzględniając temperaturę zewnętrzną i bieżące obciążenie cieplne, dynamiczna operacja przełączania i regulacja wybiera optymalny tryb pracy bez ustalonej wartości początkowej free-coolingu.
Więcej informacji
-->
Project: Free Cooling for Paragon CC printing business
At Paragon Customer Communications STULZ keep the printing environment in optimum condition whilst ensuring high quality productivity for 500 personnel working within a critical printing workspace.
More information
Wentylatory w podłodze podniesionej
Zoptymalizowana konstrukcja jednostki dla maksymalnych potencjalnych oszczędności
Konstrukcja naszych urządzeń oznacza, że klimatyzatory precyzyjne STULZ charakteryzują się maksymalnymi wartościami EER i najniższymi wartościami AER (Airflow Efficiency Ratio), dzięki czemu osiągają maksymalnie wydajną dystrybucję powietrza. AER opisuje stosunek poboru mocy wentylatora do przepływu powietrza. Zwłaszcza dystrybucja powietrza w urządzeniach typu ASR (wentylatory wbudowane w podłogę podniesioną) znacznie zmniejsza pobór mocy przez wentylatory, zapewniając minimalne turbulencje i zmiany kierunku przepływu powietrza, co zapewnia oszczędność energii, zauważalną od razu.
Precyzyjna regulacja temperatury
Delta T
Różnica temperatury po stronie powietrza, między wlotem i wylotem powietrza w szafach serwerowych i systemach klimatyzacyjnych nazywana jest ΔT. Aby zapewnić optymalne działanie i największe możliwe oszczędności kosztów eksploatacji, istotne jest, aby ΔT jednostek klimatyzacyjnych było precyzyjnie i efektywnie dostosowywane do ΔT szaf serwerowych.
Nasze dynamiczne sterowanie umożliwia dostosowanie ΔT do zmieniających się wymagań IT, zapewniając maksymalną efektywność energetyczną podczas pracy.
Przeczytaj artykuł na blogu "Delta T – The air-side temperature difference"
Profil temperatury
Optymalne warunki powietrza nawiewanego dla niezawodności i maksymalnej wydajności
W celu jak najefektywniejszego chłodzenia centrum danych, bez uszczerbku dla niezawodności, ASHRAE opublikowało zalecenie dotyczące temperatury powietrza na wlocie serwera. Od dziesięcioleci rozwijamy klimatyzatory do zastosowań o znaczeniu krytycznym - w których nawet drobne usterki mogą mieć poważne konsekwencje. Co więcej, zawsze skupialiśmy się na efektywności energetycznej, dlatego też temperatura powietrza nawiewanego w naszych jednostkach, w tym w naszych systemach HVAC, mieszczą się w zalecanym przez ASHRAE zakresie.
Wentylatory EC
Wentylatory RadiCal EC najnowszej generacji
Maksymalna efektywność energetyczna. Cicha praca.
- Technologia GreenTech EC
- 15% wyższa wydajność powietrza
- Ponad 10% niższe zużycie energii
- Redukcja hałasu
- Zoptymalizowany przepływ powietrza
- Poprawia AER jednostek CyberAir 3PRO CW
- Najnowsza generacja silników
- Wirniki wykonane z zaawansowanych technologicznie materiałów kompozytowych dla zwiększenia gęstości mocy wentylatora
- Długa żywotność
Zawór sterujący niezależny od ciśnienia
Klimatyzator na wodę lodową z niezależnym od ciśnienia dwudrożnym zaworem kulowym
CyberAir 3PRO CW może być wyposażony w niezależny od ciśnienia zawór sterujący. Tutaj zawsze jako wartość zadaną ustawiany jest przepływ wody przy pełnym obciążeniu. Zawór reguluje wymaganą ilość wody w zależności od aktualnego obciążenia.
„Niezależny od ciśnienia” oznacza, że odbiorca zawsze otrzymuje prawidłowy przepływ wody, a dokładność regulacji nie zależy od położenia zaworu ani warunków ciśnienia w układzie hydraulicznym.
Benefits of the pressure independent control valve
- Simple and fast valve layout depending on the required water flowrate
- No throttles and control valves necessary
- No lenghty and personnel intensive hydraulic adjustment
- Stable and precise regulation in each load condition by firmly defined water flowrate
- Water flowrate can be read out
- Flexibly settable water flowrate
Powiązane posty na blogu
Więcej informacji na ten temat można znaleźć w następującym artykule na blogu:
Stosowanie niezależnych od ciśnienia zaworów regulacyjnych w urządzeniach CW
Zarządzanie gotowością w trybie czuwania
Tworzymy redundancję w naszych klimatyzatorach, aby zapewnić możliwie najbardziej niezawodną klimatyzację. Aby to zrobić, instalujemy więcej jednostek niż faktycznie potrzeba do klimatyzacji.
W zwykłej, pasywnej formie redundancji, jednostki te są uruchamiane (automatycznie) tylko wtedy, gdy pracująca jednostka wyłącza się z powodu usterki. W przypadku zarządzania rezerwą STULZ, aktywna redundancja wykorzystuje potencjał wentylatorów EC. Podczas gdy całkowity przepływ powietrza pozostaje taki sam, użycie jednostek w trybie gotowości na jednostkę jest zmniejszone. Zmniejszony przepływ powietrza jeszcze bardziej obniża zużycie energii przez wentylator i związane z tym koszty eksploatacji. Ogólnie rzecz biorąc, środek ten nie tylko obniża koszty operacyjne, ale także zmniejsza ogólny hałas. Jeśli jednostka zawiedzie, prędkość wszystkich wentylatorów pozostałych jednostek wzrasta.
Zarządzanie jednostkami CW w trybie czuwania
-->
Dzięki pasywnej redundancji aktywne klimatyzatory pracują nieprzerwanie z pełnym obciążeniem. Jednostka rezerwowa pozostaje nieużywana.
STULZ wykorzystuje aktywną redundancję, aby równomiernie rozdzielić rezerwę mocy między wszystkie jednostki klimatyzacyjne w trybie częściowego obciążenia. Jeśli poszczególne jednostki ulegną awarii lub wymagają konserwacji, pozostałe jednostki automatycznie przełączają się na kontrolowaną pracę przy pełnym obciążeniu.
Sterowanie i monitorowanie
- Opracowany przez nas sterownik do regulacji i monitorowania system klimatyzacji
- Autonomiczne sterowniki w każdym module zapewniające maksymalną redundancję (brak reakcji łańcuchowej w przypadku awarii modułu)
- Opcjonalne sekwencjonowanie z funkcjami gotowości umożliwia korzystanie z poszczególnych modułów klimatyzacji w grupie w większym lub w mniejszym stopniu z najwyższą elastycznością
- Możliwe jest centralne sterowanie maksymalnie 20 modułami klimatyzacyjnymi na system w centrum danych
Serwis i konserwacja
Jako firma z oddziałami na całym świecie oferujemy wszystko, czego potrzebujesz w niezwykle dynamicznym świecie technologii informatycznych - a także profesjonalne doradztwo we właściwym miejscu i we właściwym czasie.
Nasi wyszkoleni i doświadczeni partnerzy handlowi i serwisowi znajdują się w ponad 140 krajach. Wynikająca z tego bliskość naszych klientów pozwala na szybkie czasy reakcji. Ponadto regularne szkolenia i aktywna wymiana informacji zapewniają wysoką jakość i szeroką wiedzę o wszystkich naszych produktach. W ten sposób możesz mieć pewność, że Twoje produkty są w najlepszych rękach i są odpowiednio konserwowane - na całym świecie.
Nasze oddziały na całym świecie
Centrum testowe
W naszym najnowocześniejszym centrum testowym o powierzchni 700 metrów kwadratowych z różnymi komorami klimatycznymi możemy przeprowadzić różnorodne testy klimatyzatorów precyzyjnych i chillerów. Podczas opracowywania CyberAir 3PRO DX byliśmy w stanie przetestować i zoptymalizować go we wszystkich warunkach klimatycznych występujących na całym świecie.
Ponadto oferujemy możliwość zarezerwowania świadectwa z testu w naszym Centrum egzaminacyjnym. Pozwala to przetestować żądany system klimatyzacji zgodnie z dokładnymi specyfikacjami, zapewniając przejrzystość i dostarczając informacji o wydajności systemu i zużyciu energii.
-->
Elastyczność
Klimat. Indywidualnie.
Od standardowych jednostek, po w pełni dostosowane rozwiązania
TMożliwość zaoferowania klientom tak szerokiego asortymentu jest ucieleśnieniem naszej filozofii "Climate. Customized.". Rozmiar, konstrukcja, dystrybucja powietrza, system lub sterowanie: CyberAir 3PRO DX to model z możliwością adaptacji, a jednostki można precyzyjnie dostosować do indywidualnych wymagań. Ponadto dostępne są różne opcje i wersje wyposażenia dla systemu HVAC, aby osiągnąć optymalny rezultat.
-->
Nawiew górny (ASU), nawiew dolny (ASD), nawiew dolny z sekcją wentylatorów w podłodze podniesionej (ASR)
Wersje ASD i ASU
Konstrukcja ze zintegrowanymi wentylatorami jest dostępna ze standardowym kierunkiem nawiewu powietrza ASD (Downflow) i ASU (Upflow). Dzięki dalszemu rozwojowi i optymalizacji konstrukcji jednostki są teraz znacznie bardziej wydajne.
Świadczy o tym zauważalnie wyższy współczynnik efektywności energetycznej (EER) i niższy współczynnik efektywności przepływu powietrza (AER).
Wersja ASR
Seria ASR (Raised Floor) zapewnia jeszcze większe oszczędności energii, niż jednostki z wentylatorami na podłodze podniesionej. Zewnętrzna sekcja wentylatorów zamontowana jest pod urządzeniem, w podłodze podniesionej.
Uzyskana w ten sposób dodatkowa przestrzeń w klimatyzatorze może być wykorzystana na zastosowanie większych wymienników ciepła, co skutkuje zauważalnie wyższą wydajnością chłodzenia w odniesieniu do zajmowanej powierzchni. Ponadto zainstalowanie sekcji wentylatorów w przestrzeni podłogi podniesionej redukuje spadki ciśnienia i zwiększa wydajność energetyczną (AER).
Zróżnicowana dystrybucja powietrza
ASR, nawiew powietrza: frontem
ASR, nawiew powietrza: frontem/tyłem/dołem
Wersja High, przepływ powietrza: w dół
Wersja High, przepływ powietrza: wyporowy
Nawiew dołem
Nawiew górą
Wymienniki ciepła
Zoptymalizowana wymiana ciepła dzięki wysokiej jakości klimatyzatorom na wodę lodową
W instalacjach wody lodowej wymienniki ciepła są najważniejszym elementem i gwarancją możliwie najlepszej wymiany ciepła. System wymiennika ciepła CyberAir 3PRO CW jest stale rozwijany i optymalizowany pod kątem najnowszych zastosowań w centrach danych. Dostępne są różne wersje wymienników ciepła, które zapewniają elastyczność klimatyzacji precyzyjnej, aby spełnić specyficzne wymagania każdego klienta.
Korzyści płynące ze zoptymalizowanej wymiany ciepła
- • Zoptymalizowana geometria układu chłodzenia
- • Mniejsze spadki ciśnienia po stronie wody i powietrza
- • Kilka wersji zapewniających maksymalną elastyczność
Specjalne rozwiązanie dla modernizowanych centrów danych
Specjalny wymiennik ciepła nadaje się do pracy przy wysokich temperaturach po stronie powietrza i po stronie wody - a zatem do projektów modernizacji centrów danych, w których do klimatyzacji nadal będą używane stare chillery. Taka konfiguracja zapewnia warunki powietrza nawiewanego zgodnie z zaleceniami ASHRAE.
Opcje chłodzenia centrum danych
Liczne różne opcje i możliwe wyposażenie pozwalają na idealne dostosowanie klimatyzatorów na wodę lodową CyberAir 3PRO CW do własnych wymagań.
Systemy chłodzenia
STULZ oferuje indywidualne rozwiązania systemowe, precyzyjnie dostosowane do wymagań projektu
System CW
System CW: system chłodzony cieczą
Urządzenia CW nie posiadają własnego obiegu chłodniczego, lecz wymagają oddzielnego system wytwarzającego wodę lodową. Powietrze z pomieszczenia zasysane jest przez wentylator, zyski ciepła odbierane są przez mieszankę wodno-glikolową przepływającą przez chłodnicę wodną. Ciepło odbierane jest następnie w wytwornicy wody lodowej. Urządzenie klimatyzacyjne i wytwornica wody lodowej są połączone ze sobą zamkniętym obiegiem.

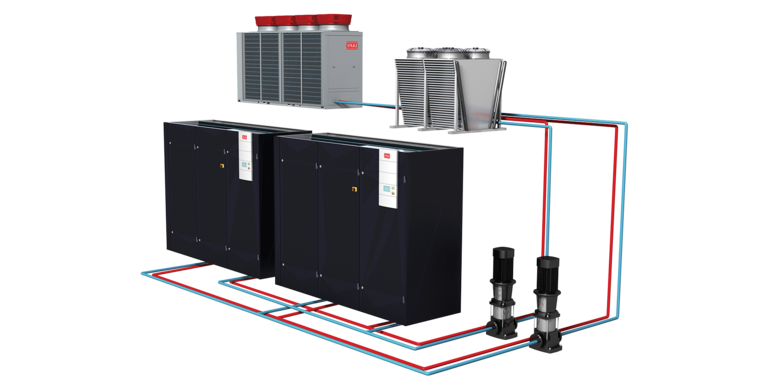

System CW2
System CW2: chłodzony wodą system z redundancją
System o wysokim poziomie bezpieczeństwa często wymagają drugiego, niezależnego zasilania w wodę lodową. Dlatego w systemie CW2 w jednym module klimatyzacyjnym zintegrowane są dwa redundantne systemy CW, co pozwala na oszczędność cennego miejsca w centrum obliczeniowym.
