CyberRow
Pour un refroidissement plus efficace des racks
Dans l’unité de climatisation en ligne CyberRow, la conduction d’air horizontale innovante a été améliorée avec une technologie de pointe qui fonctionne avec puissance, flexibilité et efficacité - directement au rack. Les charges fluctuantes des racks de serveurs, les restrictions d’espace, l’absence d’un plancher surélevé, la technologie de serveur haute densité existante – ce sont exactement les cas de la pratique de refroidissement en rack de serveurs pour laquelle CyberRow a été développé.
Aperçu des produits
Avantages les plus importants
- Convient au refroidissement en rack de serveurs dans les centres de données avec ou sans plancher surélevé
- Refroidissement libre dynamique indirect pour un maximum d’économies potentielles
- Refroidissement ciblé des racks haute densité
Caractéristiques les plus importantes
- Peut être utilisé avec des racks de n’importe quel fabricant
- Alimentation individuelle en air comprimé en trois zones horizontales
Données techniques les plus importantes
- Capacité de refroidissement (kW): 11 – 58
- Conduction aérienne: gauche et droite, gauche, droite, avant
- Convient aux centres de données avec ou sans plancher surélevé
- Refroidissement libre dynamique indirect pour un maximum d’économies potentielles
- Refroidissement ciblé des racks haute densité
- Chaque unité peut refroidir jusqu’à six armoires de serveurs
- Une technologie innovante et des composants de haute qualité réduisent au minimum la consommation d’énergie du système de refroidissement du rack de serveurs
- Deux points de consigne indépendants l’un de l’autre assurent un contrôle précis de la température
- Jusqu’à cinq ventilateurs EC indépendants à vitesse variable pour un refroidissement basé sur les besoins dans trois zones horizontales
- Compresseur EC à vitesse variable pour une capacité de refroidissement précise et un démarrage progressif intégré
- Entretien facile grâce à l’accès depuis l’avant et l’arrière de l’unité
- Peut être utilisé avec des racks de n’importe quel fabricant
- Refroidissement du rack de serveurs, y compris l’alimentation individuelle en air dans trois zones horizontales
- Disponible en trois largeurs et deux profondeurs
- Disponible en 5 systèmes de refroidissement différents
- Le modèle d’air de refroidissement optimisé crée un confinement virtuel
- Intégration facile dans les enceintes de confinement des allées chaudes et froides
- Connectivité RS485 aux systèmes BMS standard
- Filtre Zigzag G4 avec cadre métallique
- Boîtier thermolaqué avec portes à l’avant et à l’arrière
- Ouvertures prédécoupées en standard pour les raccords d’eau haut et bas
- Aucune connexion directe de câble ou de réfrigérant n’est nécessaire entre le rack et l’unité de climatisation, ce qui permet une plus grande flexibilité pour l’installation dans le centre de données
- E-box pivotante (pour le service et la maintenance)
| Puissance frigorifique totale (kW) | 11 – 58 |
| Conduction aérienne | gauche et droite, à gauche, à droite, en avant |
| Volume de débit d’air (m³/h) | 3200 – 11200 |
| Tailles | 6 |
| Taille | Hauteur (mm): 1950 Largeur (mm): 300 – 600 Profondeur (mm): 1200 – 1375 |
| Systèmes de refroidissement | Refroidi par air (A/AS), Refroidi par eau (GS), Système hybride de refroidissement libre (GES), Système d’eau glacée (CW/CW2) |
| Réfrigérants | R410A (PRC: 2088) R134a (PRC: 1430) |
Vous voulez en savoir plus?

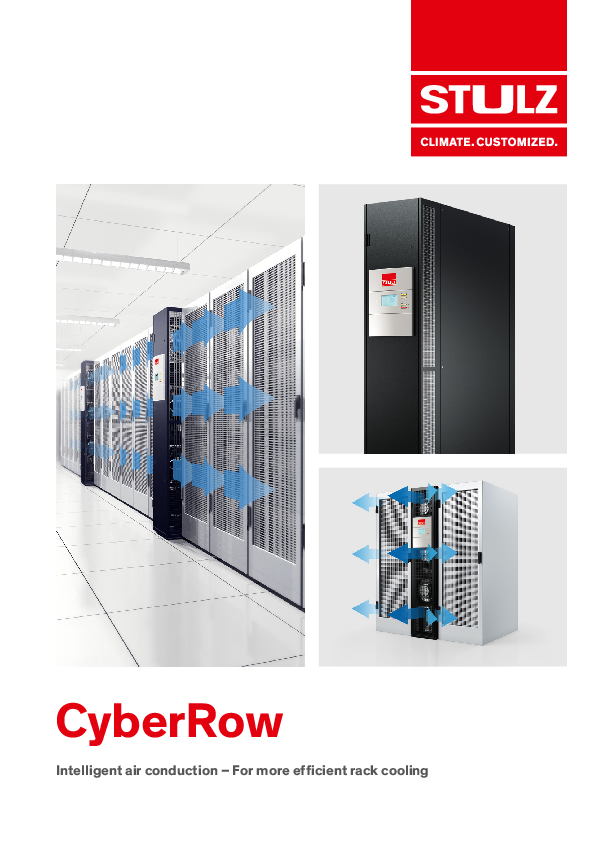

Téléchargez notre brochure!
Tous les détails sur CyberRow
Climate. Customized.
Des unités standard aux solutions entièrement personnalisées
La capacité d’offrir une gamme aussi large aux clients est l’incarnation de notre philosophie, « Climate. Personnalisé. ». Taille, conception, conduction d’air, système ou contrôle : CyberRow est un modèle d’adaptabilité et les unités peuvent être adaptées avec précision à vos besoins individuels en matière de refroidissement du rack de serveurs. De plus, une variété d’options et de versions d’équipement sont disponibles pour obtenir le résultat optimal.
Confinement virtuel
Diffusion d’air unique
Le CyberRow de STULZ est une solution de climatisation efficace, placée directement entre les baies serveurs du data center. Grâce à une technique innovante de diffusion d’air horizontale, le soufflage d’air s’écoule directement le long des façades des baies, devant lesquelles il forme un rideau d’air froid. Aucune turbulence n’est générée et il est possible de refroidir jusqu’à six baies serveurs avec un seul climatiseur. L’efficacité accrue des modules CyberRow tient à leur proximité avec les baies serveurs qu’ils refroidissent : leur diffusion d’air unique empêche les flux d’air chaud et d’air froid de se mélanger. Elle établit à elle seule un confinement et rend ainsi le confinement physique des allées inutile.
Aucune turbulence n’est générée pendant le refroidissement des baies serveurs
Cette photo illustre clairement le confinement obtenu avec les unités CyberRow. Le flux d’air colle littéralement aux parois des baies serveurs, éliminant ainsi la formation de turbulences. L’air froid suit une trajectoire directe vers l’avant les baies serveurs.
Visualisation CFD
Les zones rouges – autour des ventilateurs EC – montrent que les ventilateurs propulsent l’air froid à très grande vitesse (env. 9-11 m/s) au niveau des sorties. Néanmoins cette particularité n’est présente que dans le caisson de l’unité. Les cloisons installées entre les ventilateurs EC canalisent le flux d’air et les déflecteurs placés à la sortie assurent une répartition uniforme sur toute la hauteur des baies.
Tailles
Encombrement minimal pour plus d’espace blanc dans le centre de données
Efficacité maximale, capacité de refroidissement précise et faible encombrement – le CyberRow est disponible en trois largeurs et deux profondeurs et garantit un fonctionnement rentable et fiable dans toutes les situations. Les unités individuelles sont positionnées directement entre les racks et leur conception compacte laisse encore plus d’espace libre pour votre équipement informatique... Les unités conviennent aux racks de n’importe quel fabricant et sont disponibles en différentes profondeurs, ce qui permet un accès facile à la maintenance depuis l’avant et l’arrière à n’importe quelle profondeur de rack.
Largeur: 300 mm, 400 mm, 600 mm
Profondeurs des unités: 1,175 mm, 1,200 mm and 1,375 mm
Systèmes de refroidissement
Efficacité énergétique, investissement en capital, coûts d’exploitation, taille de la pièce, protection contre le bruit, redondance, climat local – chaque projet a ses propres exigences spécifiques en matière de climatisation précise. C’est pourquoi STULZ vous offre la possibilité d’adapter précisément les unités aux exigences individuelles de votre projet. Le bon système de climatisation est un facteur crucial ici. Le CyberRow est disponible en cinq systèmes de refroidissement de centre de données différents, pour vous aider à atteindre l’équilibre idéal entre investissement, coûts d’exploitation et efficacité énergétique.
Système refroidi par air (A/AS)
Système refroidi par air basé sur le principe de l’évaporateur direct (A/AS)
La chaleur est extraite de l’air ambiant lorsqu’elle circule dans l’évaporateur, puis est transférée au réfrigérant. L’unité de climatisation et le condenseur sont reliés l’un à l’autre par un circuit de réfrigérant fermé. Le réfrigérant émet la chaleur à l’air extérieur via le condenseur refroidi à l’air.
Système refroidi par eau (GS)
Système refroidi à l’eau basé sur le principe de l’évaporateur direct (GS)
Notre système refroidi à l’eau fonctionne comme le système refroidi par air, à une différence près : la chaleur du circuit de réfrigérant est transférée à un circuit d’eau de refroidissement via un condenseur à plaques brasées intégré dans l’unité de climatisation. De cette façon, la quantité de réfrigérant nécessaire est faible. La chaleur dans le circuit d’eau de refroidissement est ensuite évacuée dans
Système hybride de refroidissement libre (GES)
Système hybride de free cooling avec fonctionnement et contrôle de commutation dynamique (GES)
Ce système de refroidissement en rack de serveur fonctionne comme le système GS, mais dispose en outre d’une bobine de refroidissement libre intégrée. De cette façon, le refroidissement du compresseur énergivore peut être totalement ou partiellement supprimé à des températures extérieures basses ou tempérées. La chaleur est transférée directement au circuit d’eau de refroidissement par le serpentin de Free Cooling intégré et évacuée dans l’air extérieur via un refroidisseur sec externe.
Systèmes d’eau réfrigérée (CW/CW2)
Systèmes d’eau réfrigérée (CW/CW2)
L’unité de climatisation avec système CW fonctionne sans circuit de réfrigérant propre, mais nécessite un refroidisseur séparé. L’unité de climatisation et le refroidisseur sont reliés l’un à l’autre par un circuit fermé eau-glycol. Pour les systèmes à haute disponibilité, le système CW2 offre une alimentation en eau glacée redondante en connectant une unité de climatisation à deux circuits d’eau réfrigérée.
Refroidissement efficace du rack de serveurs: systèmes
Complets synchronisés Vous aussi, vous pouvez bénéficier de nos solutions de climatisation parfaitement harmonisées avec des refroidisseurs pour une installation intérieure et extérieure. Nous sommes heureux de vous conseiller et de travailler avec vous pour trouver la meilleure solution pour votre rack de serveurs climatisé.
Technologie CE
Compresseur EC
Les systèmes AS, GS et GES sont équipés de compresseurs EC à vitesse variable en continu, ce qui rend nos systèmes plus efficaces que jamais. Les compresseurs sont dotés d’un démarrage progressif et d’une surveillance de phase intégrés.
Ventilateurs EC
Jusqu’à 5 ventilateurs à vitesse contrôlée qui peuvent être contrôlés indépendamment les uns des autres pour une adaptation optimale aux différentes températures de retour d’air et d’air d’alimentation.
Contrôle et surveillance
- Contrôleur STULZ auto-développé pour la régulation et la surveillance du système de climatisation
- Six capteurs de température pour contrôler avec précision le Delta T et l’air d’alimentation
- Contrôle les modes de fonctionnement du système hybride Free Cooling
- Si un ventilateur tombe en panne, les ventilateurs restants accélèrent
- Surveillance et rapports pour tous les défauts concernant le refroidissement du rack de serveurs
- Port série RS-485 standard pour la connexion à BMS à l’aide des protocoles Modbus et STULZ
- Capteur d’humidité en option
- Chauffage en option
- Humidificateur en option
