Unidades de tratamiento de aire interiores

Nuevo concepto de diseño para un mayor rendimiento, eficiencia energética y redundancia

Abriendo nuevos caminos: Cuando se trata de centros de datos grandes y a hiperescala, los sistemas de aire acondicionado convencionales llegan a sus límites. El espacio restringido, el consumo de electricidad y las altas cargas térmicas son algunos de los desafíos que deben superarse. STULZ ofrece soluciones a estos problemas y garantiza una tecnología de climatización eficiente, basada en la demanda y fiabilidad para su infraestructura crítica

El diseño único de nuestras unidades de tratamiento de aire permite el espacio para racks con mayor altura y cargas de TI más elevadas, lo que permite la climatización con la máxima carga térmica.

> > > >

Descripción del producto

De un vistazo Ventajas Propiedades Especificaciones técnicas

Beneficios más importantes

  • Tecnología de climatización fiable de racks con mayor altura y cargas térmicas más elevadas
  • Gran lanzamiento de aire para la refrigeración uniforme de grandes salas de servidores
  • Pueden alcanzarse bajos valores de pPUE

Características más importantes

  • El diseño modular garantiza la redundancia
  • Fácil acceso para tareas de mantenimiento

Datos técnicos más importantes

  • Potencia frigorífica de CyberWall (kW): 221
  • Unidad de tratamiento de aire para interiores personalizada: Datos técnicos previa petición
  • Tecnología de climatización fiable de racks con mayor altura y cargas térmicas más elevadas
  • Gran lanzamiento de aire para la refrigeración uniforme de grandes salas de servidores
  • Las unidades con la opción Free Cooling permiten el máximo potencial de ahorro
  • Pueden alcanzarse bajos valores de pPUE
  • Valores de AER (ratio de eficiencia de caudal de aire) extremadamente bajos gracias a las mínimas caídas de presión
  • Máxima potencia frigorífica en un espacio reducido
  • Unidades de tratamiento de aire con bajo nivel sonoro
  • El diseño modular garantiza la redundancia
  • Instalación en pared con conducción de aire horizontal
  • Fácil acceso para tareas de mantenimiento
  • No requiere suelo técnico
  • Servicio integral en más de 140 países de todo el mundo

Datos técnicos de la unidad CyberWall (WBF 2000 CW)

Potencia frigorífica kW 221
Caudal de aire m3/h 55.000
Dimensiones (An. x Al. x Prof.) mm 2.200 × 3.000 × 1.660

* Condiciones de aire de retorno: 37 °C; 25 % H.R.; agua enfriada: 16/26 °C

Datos técnicos de la unidad de tratamiento de aire para interiores personalizada.

¿Necesita más información?

¡Descargue nuestro catálogo!

Por favor, seleccione Inglés Alemán Francés Italiano Español Holandés Ruso Descarga

¿Necesita más información?

¡Descargue nuestro catálogo!

Por favor, seleccione English Spanish Descarga

Todos los detalles sobre las unidades de tratamiento de aire para instalación en interiores

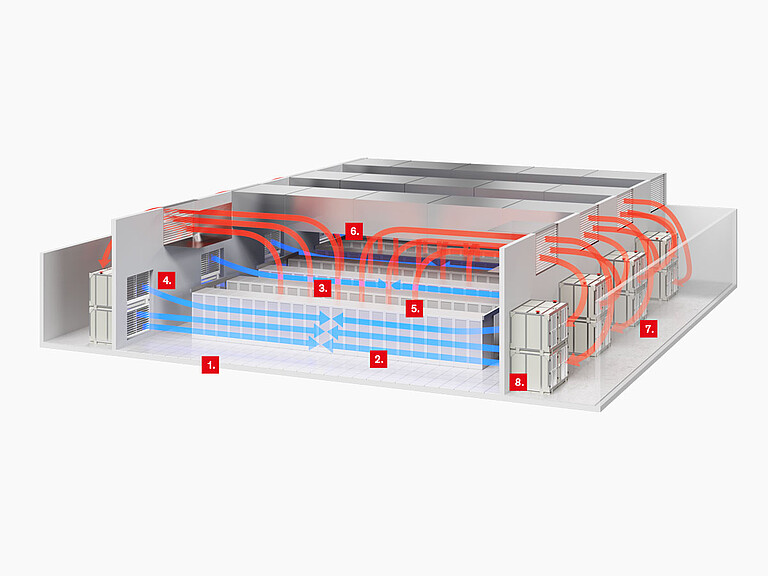

Concepto de diseño

1. No requiere suelo técnico
2. Todo el pasillo frío tiene aire acondicionado
3. Instalación en pared con conducción de aire horizontal
4. Contención de pasillo caliente
5. Racks más altos
6. Conducto de aire de retorno
7. Pasillo de servicio
8. Unidades de tratamiento de aire

Un nuevo concepto de refrigeración para cargas térmicas máximas de aire acondicionado

  • Unidad de tratamiento de aire de tamaño reducido y máxima capacidad de refrigeración
  • Es posible utilizar racks más altos y mayores cargas de calor, ya que no se requiere piso elevado
  • Mayor área de suministro de aire para un alto caudal de aire a baja velocidad y aire acondicionado uniforme a lo largo de todo el pasillo frío
  • Las compuertas opcionales evitan la recirculación del aire
  • Bajo nivel de ruido gracias a la conducción de aire optimizada y bajas caídas de presión

Modularidad

  • Los sistemas pueden adaptarse al tamaño de la sala específico del proyecto y a las diferentes condiciones del lugar
  • El diseño modular permite un uso eficiente del espacio y aumenta la fiabilidad de funcionamiento a través de la redundancia
  • Mayor potencia frigorífica por longitud de pared: gracias al concepto de diseño, las unidades se pueden colocar directamente una al lado de la otra

Eficiencia energética

  • Pueden alcanzarse bajos valores de pPUE
  • Unidad de tratamiento de aire diseñada para altas temperaturas de aire de suministro y retorno dentro del rango recomendado por las directrices ASHRAE-TC-9.9
  • Valores de AER (ratio de eficiencia de caudal de aire) excepcionalmente bajos y, por tanto, máxima eficiencia en términos de conducción de aire
  • Superficies de intercambio de calor maximizadas para altas temperaturas de agua enfriada y mínimas caídas de presión
  • Contención de pasillo caliente para separar físicamente el aire caliente y el aire frío, para evitar completamente que los flujos de aire se mezclen
  • Tecnología de ventilador EC para lograr la máxima eficiencia
  • El coste total de propiedad (TCO) más bajo

Perfecta coordinación hidráulica de los sistemas de refrigeración por líquido gracias a la válvula de control independiente de la presión (PIC)

  • Compensación hidráulica automática
  • Funcionamiento preciso y estable sea cual sea la carga térmica
  • Consumo de energía reducido de bombas en el sistema de agua enfriada
Pressure independent control (PIC) valve

Máximo valor añadido con nuestro sistema de control de desarrollo propio

Nos esforzamos por aportarle un valor añadido. La perfecta coordinación del controlador, el software y las unidades de aire acondicionado le ofrece una fiabilidad y eficiencia adicionales. Por este motivo, desarrollamos nuestro propio hardware y software en un proceso global holístico e integrado: para explotar los máximos beneficios posibles para usted.



  • Valor añadido incorporado: Nuestros controladores están diseñados para el control y la monitorización de los sistemas de aire acondicionado y para el funcionamiento en paralelo de varias máquinas.
  • Sistema de control inteligente: La secuenciación opcional con funciones en espera permite utilizar los módulos de climatización individuales de un grupo en mayor o menor medida con la máxima flexibilidad.
  • Documentación fiable: Monitorización y elaboración de informes, además del registro del clima interior.
  • Máxima flexibilidad: Compatible con todos los protocolos BMS habituales
  • Máximo rendimiento: Estos controladores permiten el control centralizado de hasta 20 módulos de climatización por grupo.

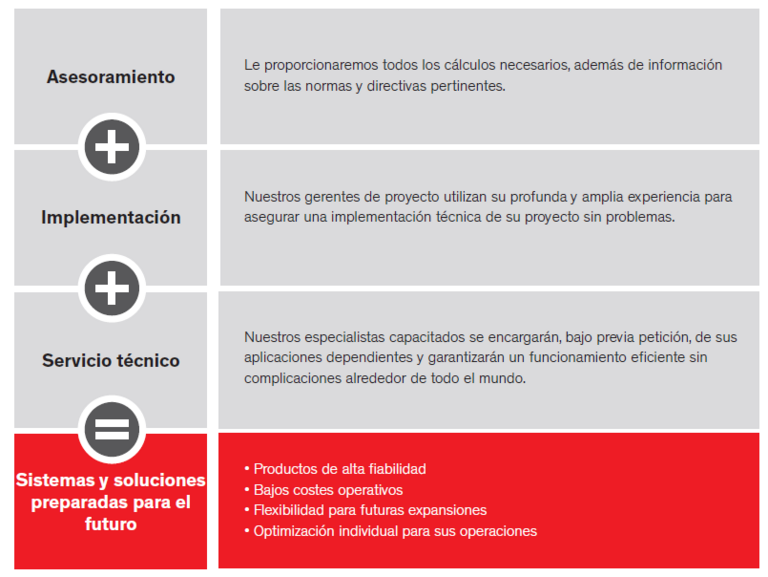

Unidades de tratamiento de aire de STULZ: La solución completa

Nuestras soluciones de unidades de tratamiento de aire para la instalación en interiores son más que productos. Ofrecemos una gama completa de servicios: una solución integral para enfriar su centro de datos:

  • Servicio profesional en todo el mundo
  • Puesta en marcha
  • Mantenimiento
  • Optimización de las operaciones

Servicio y mantenimiento

Como empresa con sedes en todo el mundo, ofrecemos todo lo que necesita en el dinámico mundo de la tecnología de la información, además de asesoramiento profesional en el lugar y momento adecuados.

Nuestros socios de ventas y servicios están distribuidos en más de 140 países y cuentan con amplios conocimientos y una gran experiencia en el sector. La proximidad resultante con nuestros clientes facilita tiempos de respuesta rápidos. Además, los cursos regulares de formación y el intercambio activo de información garantizan la máxima calidad y un amplio conocimiento de todos nuestros productos. De esta forma, puede estar seguro de que sus productos están en las mejores manos y tienen el mantenimiento adecuado en todo el mundo

Ubicaciones en todo el mundo

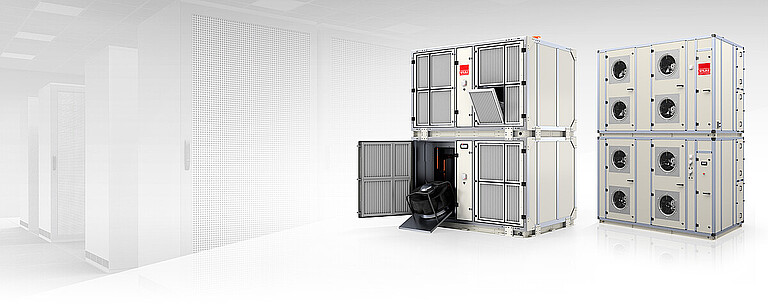

CyberWall: unidad estándar de rápida disponibilidad

De un vistazo

Las unidades CyberWall diseñadas y producidas en Hamburgo son compactas y fáciles de transportar. El diseño de la unidad se ha probado y optimizado para garantizar una refrigeración eficiente y fiable de toda la sala de servidores. La unidad con sistema de agua enfriada está especialmente diseñada para su instalación en interiores y, como unidad estándar, ofrece plazos de entrega más cortos.



Ventajas de CyberWall

  • Máxima potencia frigorífica con un consumo de energía mínimo
  • Caudal de aire optimizado usando análisis de CFD para asegurar una distribución uniforme
  • Diseño de la base y del panel optimizado para su instalación en interiores
  • Transporte económico y sin ocupar mucho espacio en un contenedor de transporte estandarizado
  • Fácil manejo e instalación
  • Diseño modular para una instalación rápida y fácil de las unidades de tratamiento de aire
  • Todo el mantenimiento se puede realizar desde el pasillo de servicio
  • Varias opciones de control basadas en Delta T, control de presión diferencial, y aire de la sala y aire de retorno


El posicionamiento inteligente de los componentes asegura un diseño de flujo optimizado

Gracias a su diseño optimizado para el flujo, nuestras unidades CyberWall tienen las menores caídas de presión y, por tanto, logran el mayor ahorro de energía posible, que es inmediatamente perceptible. Los componentes aseguran el uso máximo de los intercambiadores de calor y la distribución uniforme del aire a lo largo de todo el pasillo.

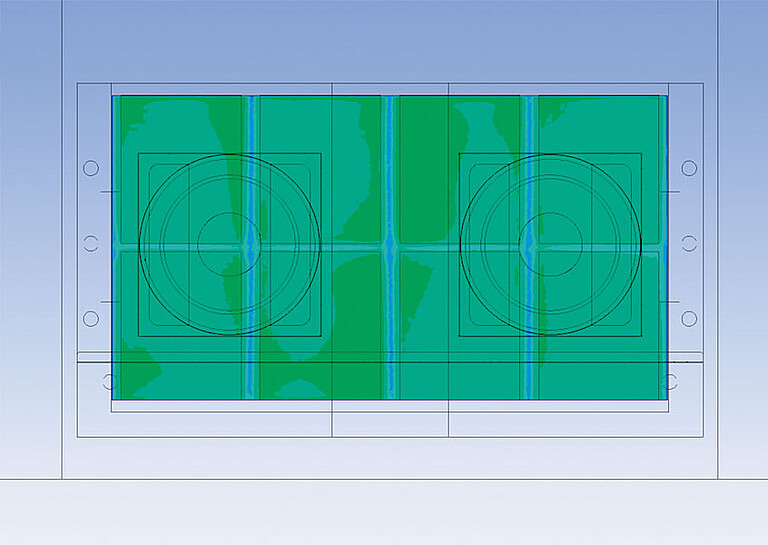

Análisis CFD para optimizar el funcionamiento

Para evitar las pérdidas de presión y asegurar una distribución uniforme de la temperatura, se realizó un exhaustivo análisis de CFD durante el desarrollo de la unidad CyberWall. Los resultados nos permitieron probar y optimizar el flujo en todas las áreas de la unidad CyberWall. El resultado es un flujo perfectamente uniforme a través del intercambiador de calor, que maximiza la potencia frigorífica y, al mismo tiempo, la minimiza.



Opciones

  • Clases de filtros según la ISO16890: ISO Grueso 90% (G4) o ISO ePM10 70% (M5)
  • Solo tiene que desenroscar el tornillo de sujeción para cambiar de filtro rápidamente, monitoreo de la presión del filtro
  • Compuerta de aire de aluminio
  • Varios intercambiadores de calor disponibles
  • Válvula de control independiente de la presión (PIC)
  • Válvula de control independiente de la presión para indicar la potencia frigorífica y los valores EER
  • Doble suministro de energía con conmutación automática

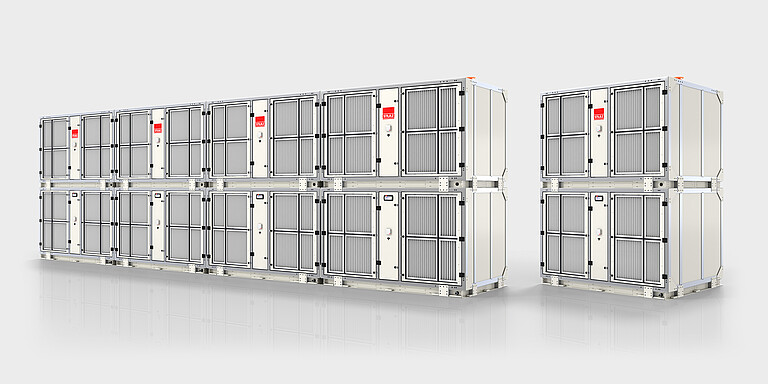

Unidad de tratamiento de aire para interiores personalizada: adaptada a sus necesidades concretas

Climate. Customized.

Ya sean autónomas o estén conectadas de forma inteligente, las unidades de STULZ satisfacen todos sus requisitos de soluciones de climatización duraderas y perfectamente adaptadas. Desde el hardware hasta el software, desde el diseño hasta la producción y la instalación, podemos suministrar sistemas de aire acondicionado completos con la máxima eficiencia energética que respondan de forma precisa, inteligente y fiable a sus necesidades concretas. Con STULZ puede estar seguro de la fiabilidad operativa, a la vez que reduce significativamente los costes de energía y las emisiones de CO2 de su equipo.

Más información sobre Climate. Customized.

Ventajas de la unidad de tratamiento de aire personalizada para interiores

  • Versiones personalizadas gracias a una variedad de opciones de diseño y sistemas de refrigeración: método de evaporación directa, agua enfriada, refrigeración adiabática directa, Free Cooling
  • El software se adapta a las necesidades específicas del cliente
  • Varias configuraciones de unidades: Flujo de aire horizontal o vertical, independiente o con conexión a un conducto
  • Dimensiones flexibles de la unidad para adaptarse al espacio particular y a las necesidades del cliente
  • La unidad está diseñada para adaptarse a las estrategias de servicio del cliente
  • Varios intercambiadores de calor disponibles

Soluciones logradas con los clientes

STULZ ofrece la solución ideal para las necesidades individuales, desde una amplia gama de potencias frigoríficas y configuraciones de unidad hasta una gran variedad de sistemas de refrigeración. Con la unidad de tratamiento de aire para interiores personalizada de STULZ, tendrá una solución a medida diseñada y configurada de forma ideal para su aplicación tras haberlo consultado con usted.

En cooperación con nuestros clientes, ya hemos desarrollado numerosas soluciones de climatización personalizadas. Trabaje con nosotros para lograr el concepto deseado, donde todos los detalles encajen perfectamente en su proyecto.

Unidad de tratamiento de aire horizontal

Requisitos:

  • Unidad de tratamiento del aire con capacidad máxima y espacio mínimo
  • Concepto de redundancia para una máxima disponibilidad
  • Fácil acceso para el servicio a todos los componentes

Solución:

Gracias a las grandes superficies del intercambiador de calor, esta solución asegura una gran potencia frigorífica en un solo módulo. El diseño de fácil mantenimiento permite acceder a la unidad por el lateral. El concepto de redundancia se aplica idealmente asignando las unidades en pares a un pasillo frío y utilizando compuertas de retroceso de entrada de ventiladores compensados para minimizar la recirculación de aire.

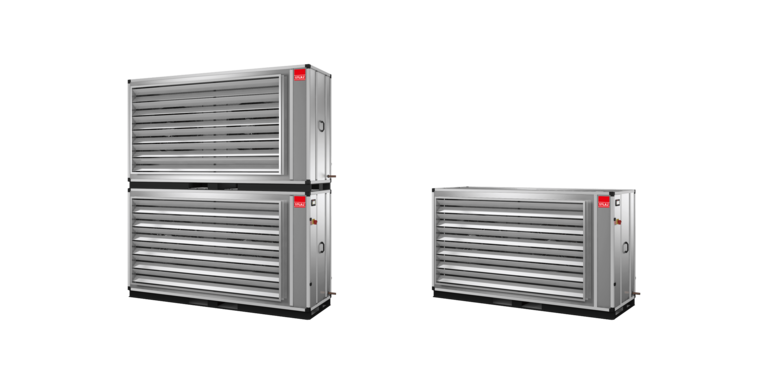

Unidad de tratamiento de aire apilable horizontal

Requisitos:

  • Un gran lanzamiento de aire para pasillos particularmente largos
  • Aprovechamiento máximo de la altura de la sala
  • Diseño modular para un manejo y transporte sencillos
  • Sin tareas de mantenimiento en el centro de datos

Solución:

Esta solución permite un fácil manejo para un apilado simple y seguro de las unidades con el fin de reducir el tiempo y el coste de instalación en las instalaciones. A pesar de ocupar muy poco espacio, la unidad de tratamiento de aire facilita las tareas de mantenimiento y ofrece un gran lanzamiento de aire gracias al uso de ventiladores axiales.



Unidad de tratamiento de aire seccional horizontal tipo split

Requisitos:

  • Free Cooling directo
  • Emisiones mínimas de ruido en el centro de datos
  • Diseño modular para el transporte en contenedor

Solución:

Debido a sus dimensiones y diseño, esta solución cabe en un contenedor de transporte estandarizado. La unidad se puede volver a montar y cablear en las instalaciones con una mano de obra mínima. Un módulo integrado para combinar el aire exterior y el aire recirculado permite un uso eficiente del Free Cooling directo. Los atenuadores de sonido de descarga de aire reducen las emisiones de ruido.

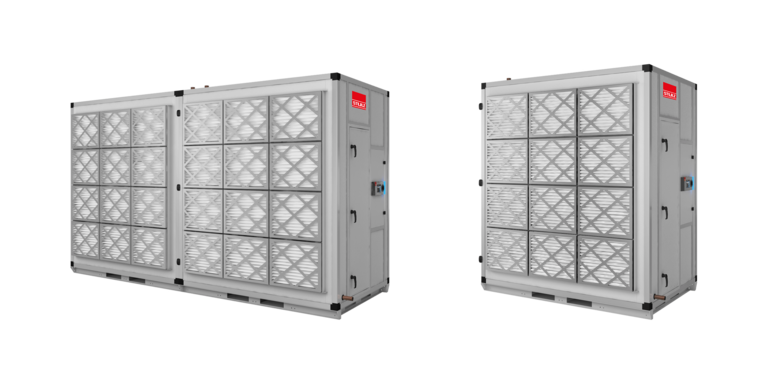

Unidad de tratamiento de aire modular tipo split

Requisitos:

  • Potencia frigorífica máxima en una sola unidad
  • Adición de módulos mientras el centro de datos está en funcionamiento
  • Dimensiones y peso optimizados para los ascensores de servicio y las rutas de transporte

Solución:

Debido a la división central vertical, la unidad de tratamiento de aire cabe en los ascensores de servicio y puede ser maniobrada en espacios reducidos. El diseño modular permite una expansión fácil en el emplazamiento con un mínimo esfuerzo.

CAH 2000 CW

Requisitos:

  • Optimizado para cargas térmicas especialmente elevadas
  • Mantenimiento durante el funcionamiento
  • A prueba de terremotos

Solución:

Este exitoso diseño se utiliza en numerosos lugares. La unidad consta de dos módulos, es a prueba de terremotos, y el diseño permite que varias unidades se coloquen directamente una al lado de la otra. Los filtros pueden cambiarse durante el funcionamiento y los ventiladores plegables permiten un mantenimiento muy fácil.
