TelAir

Präzisionsklimagerät zur Innenmontage

TelAir-Geräte sind für die Montage in Telekommunikationscontainern sowie Server- und Technikräumen konzipiert. Da die Präzisionsklimageräte in Innenräumen aufgestellt werden, wird der Schallpegel auf ein Minimum reduziert und die Geräte sind vor Umwelteinflüssen und Vandalismus geschützt.

Auf einen Blick

Vorteile

Eigenschaften

Technische Daten

Wichtigste Vorteile

Bis zu 83 % Einsparung bei den Energiekosten durch Mix- und Freikühlbetrieb
Geringe Kältemittelmenge (weniger als zehn Tonnen CO₂-Äquivalent)
Konnektivität: Für alle Einheiten ist eine Überwachung und Fernzugriff über ein Web-Interface möglich
Notbetrieb (Freie Kühlung und Notlüftung) bei Ausfall der Hauptstromversorgungen innerhalb der Server- und Technikräume

Wichtigste Eigenschaften

Kondensationsdruckregelung
Außenluftbedingungen: -20/+50 °C Winter/Sommer

Wichtigste Technische Daten

Kälteleistung (kW): 4 – 16
Luftführung: Downflow, Upflow Displacement

Bis zu 83 % Einsparung bei den Energiekosten durch Mix- und Freikühlbetrieb
Geringe Kältemittelmenge (weniger als zehn Tonnen CO₂-Äquivalent)
Verzicht auf jährliche Dichtheitsprüfung nach F-Gase-Verordnung*
Einsatz in Wohngebieten aufgrund geringer Geräuschemission
Nach Plug-and-play-Prinzip sofort anschluss- und betriebsbereit
Schutz vor Umwelteinflüssen und Vandalismus durch Innenaufstellung
Konnektivität: Für alle Einheiten ist eine Überwachung und Fernzugriff über ein Web-Interface möglich
Notbetrieb (Freie Kühlung und Notlüftung) bei Ausfall der Hauptstromversorgungen
Lange Wartungsintervalle
Robust und für den Dauerbetrieb 365/24/7 ausgelegt

*durch geringe Kältemittelmenge und einen hermetisch geschlossenen Kältemittelkreislauf (Standard bei EC-Kompressor)

Geräte in Upflow-, Downflow- und Displacement-Ausführung erhältlich
In 2 Baugrößen verfügbar
Werksgeprüft, mit Kältemittel befüllt und ab dem ersten Tag betriebsbereit
Mit EC-Kompressor erhältlich
Außenluftbedingungen: -20/+50 °C Winter/Sommer
Automatische Wiedereinschaltung nach Spannungsausfall
Filterwächter und Luftstromalarm
Innen- und Außentemperaturfühler
Zickzackfilter Filterklasse ISO 16890: ePM10 50 %
Kondensationsdruckregelung
Kondensator mit Microchannel-Technologie

Kälteleistung total (kW)	4 – 16
Baugrößen	2
Luftführung	Upflow, Downflow, Displacement
Kältemittel	R410A (GWP: 2.088) R407C (GWP: 1.774) R513A (GWP: 631)

Laden Sie unsere Broschüre herunter!

Bitte auswählen

Englisch

Deutsch

French

Italian

Spanish

Dutch

Russian

Polish

Portuguese

Herunterladen

Climate. Customized.

Von Standardgeräten bis hin zu komplett maßgeschneiderten Kundenlösungen

Diese Bandbreite für Kunden anbieten zu können, verkörpert die Philosophie "Climate. Customized.". Ob es um Baugröße, Kälteleistung, Luftführung oder die Steuerung geht: Das TelAir ist ein Vorbild an Anpassungsfähigkeit und die Shelter-Geräte können exakt an Ihre individuellen Anforderungen abgestimmt und optimiert werden. Außerdem ist eine Vielzahl an Optionen und Ausstattungsmöglichkeiten verfügbar, um optimale Ergebnisse zu erzielen.

Erfahren Sie mehr über Climate. Customized.

Optimale Betriebssicherheit für Ihre Anwendung in Technikräumen

Konnektivität für höchste Verfügbarkeit

Für alle Einheiten ist eine Überwachung und Ferndiagnose über ein Web-Interface möglich. Dies ermöglicht ein schnelles Eingreifen und somit eine umgehende Fehlerbehebung in allen Situationen. Zusätzlich unterstützen unsere Geräte zahlreiche Kommunikationsprotokolle zur Anbindung an die Gebäudeleittechnik.

Datenaufzeichnung
Fernkonfiguration
Firmware-Aktualisierung
Alarmweiterleitung

Konnektivität für höchste Verfügbarkeit TelAir

Notbetrieb für maximale Ausfallsicherheit

Besonders im Bereich der Telekommunikationsanwendungen ist eine hohe Zuverlässigkeit erforderlich, um einen Ausfall der Netzverfügbarkeit zu vermeiden. Dank der zusätzlichen Stromversorgung mit 48 V DC ist ein Notbetrieb mit Freier Kühlung möglich. Bei Ausfall der Hauptstromversorgung sorgen die Geräte der Shelter-Kühlung-Serie mit einer Notlüftung weiterhin für einen sicheren Betrieb Ihrer Anwendung.

Direkte Freie Kühlung

Im Freikühlbetrieb sind die TelAir-Klimageräte in Containern, Server- und Technikräumen besonders effizient. Durch die hohe Luftmenge im Freikühl- und Mix-Betrieb weist das Gerät die höchsten EER-Werte auf.

Freie Kühlung

Bei niedrigen Außentemperaturen erfolgt die Kühlung direkt mit Außenluft. Bei geöffneter Luftklappe wird die Außenluft in den Innenraum geleitet. Die energieintensive Kompressorkühlung ist bei niedrigen Außentemperaturen nicht erforderlich. Dank Freier Kühlung ergeben sich so enorme Einsparpotenziale.

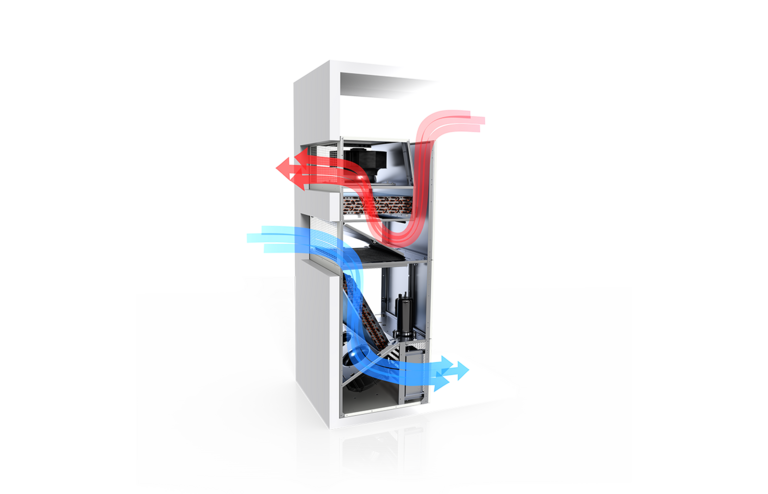

Mix-Betrieb

Ist aufgrund der Außentemperaturen Freie Kühlung nicht ausreichend möglich, kann die Außenluft zumindest anteilig genutzt werden. Es kommt zu einem Zusammenspiel aus Kompressorkühlung und Freier Kühlung.

Kompressorbetrieb (DX)

Sind die Außentemperaturen so hoch, dass die Außenluft nicht mehr zur Kühlung beitragen kann, wird die gesamte Kühlung mithilfe des Kompressors erzeugt. Durch den Einsatz optimal aufeinander abgestimmter Komponenten arbeiten Klimageräte von STULZ auch in diesem Modus zuverlässig und effizient.

Einsparung mit Direkter Freier Kühlung

Durch die effiziente Luftführung und die intelligente Regelung der Betriebsmodi lassen sich Einsparungen von über 83 % erzielen.

Zuverlässiger Betrieb bei jedem Wetterprofil

Ob Ihre kritische Anwendung in besonders heißen Technikräumen mit Temperaturen von bis zu 55 °C arbeitet, die Umgebungsluft durch Partikel verunreinigt ist, die Temperaturen auf -40 °C sinken oder Ihre Anwendung permanent in feuchter Umgebung arbeiten muss – auf die Systeme von STULZ können Sie sich in jedem Fall verlassen.

Plug-and-play-Prinzip

Alle Produkte der Shelter-Kühlung-Reihe sind werksgeprüft, mit Kältemittel befüllt und am ersten Tag anschluss- und betriebsbereit
Reduzierung von Installationszeit und -kosten
Beschleunigung der Inbetriebnahme

Flexibilität

Variable Luftführungen für maximale Flexibilität

Die einzelnen Ausführungen der TelAir-Baureihe sind als Up- und Downflow-Version sowie als Displacement-Version erhältlich. Bei der Displacement-Variante gibt es die Möglichkeit, die Luftrichtung dank verstellbarer Lamellen individuell nach Bedarf horizontal oder vertikal auszurichten, um den optimalen Betrieb Ihrer Server zu gewährleisten.

Upflow

Downflow

Displacement

EC-Kompressor

Vorteile des drehzahlgeregelten EC-Kompressors

Maximale Effizienz besonders im Teillast-Betrieb
Konstante Zulufttemperatur
Kältemittel R410a
Integrierter Kompressorsanftanlauf
Lange Lebensdauer durch kontinuierlichen Betrieb ohne Ein- und Ausschalten des Kompressors

Regelung und Überwachung

Der SEC.blue besteht aus einem Regler und einer optional erhältlichen Bedieneinheit. Der Regler steuert alle Funktionen des TelAir-Geräts. Die Bedieneinheit, bestehend aus einem Tastenfeld und einem LCD-Display, visualisiert die wichtigsten Betriebszustände und Alarmmeldungen.

Sequencing

Innerhalb eines Klimasystems können über den SEC.blue bis zu zehn Geräte konfiguriert werden. Bei Ausfall eines einzelnen Geräts oder Anstieg der Wärmelast wird das Standby-Gerät zur Unterstützung zugeschaltet.

Nachtmodus

Geräuscharmer Betrieb durch zeitgesteuerte Begrenzung der Kondensator- und Verdampferventilatordrehzahl
Energiesparmodus

Überwachung und Alarmweiterleitung

Über GLT-Systeme (Modbus on board)
Über spannungsfreie Kontakte
Über GSM-Modem (CompTrol SMS)

Einfache Konfiguration und Software-Updates

Zentrale Gerätekonfiguration via Laptop
Hardwarekey zum Up- und Download der Software ohne Laptop

Optionen

Durch die vielfältigen Optionen können Sie Geräte von STULZ optimal Ihren Anforderungen anpassen.

Hochtemperaturbetrieb bis 55 °C mit R134a
Winterkit bis -40 °C
Kompressorsanftanlauf für niedrige Anlaufströme
Elektrische Verkabelung, steckerfertig für Plug-and-play
Notbetrieb mit 48 V DC oder 230V / 50 Hz / 1 Ph
Externe Bedieneinheit
Elektroheizung
Feuchtesensor
Ethernet-Schnittstelle

Weltweit in Ihrer Nähe

Als Unternehmen mit Standorten in aller Welt bieten wir alles, was Sie in der äußerst dynamischen Welt der Informationstechnologie benötigen – und zudem professionelle Beratung zur richtigen Zeit am richtigen Ort.

Unsere geschulten und erfahrenen Vertriebs- und Servicepartner sind in über 140 Ländern vertreten. Die daraus resultierende Nähe zu unseren Kunden ermöglicht schnelle Reaktionszeiten. Darüber hinaus sorgen regelmäßige Schulungen und ein reger Informationsaustausch für eine hohe Qualität und ein umfassendes Wissen über alle unsere Produkte. So können Sie sicher sein, dass Ihre Produkte in den besten Händen sind und richtig gewartet werden – überall auf der Welt.

Standorte weltweit

Service und Wartung

Mit 21 Tochtergesellschaften, 11 Produktionsstandorten sowie Vertriebs- und Servicepartnern in mehr als 140 Ländern stellen wir weltweit die Nähe zu unseren Kunden sicher.

In Deutschland gewährleisten 150 hoch qualifizierte Servicetechniker an 10 Standorten kompetente und rasche Problemlösungen – rund um die Uhr. Seit 40 Jahren vertrauen unsere Kunden auf die technische Kompetenz, die umfassenden Ressourcen und die flächendeckende Verfügbarkeit des STULZ Services.

Mehr Informationen zu unserem Service

Test Center

In unserem Test Center können Sie die TelAir-Geräte nach Ihren individuellen Betriebs- und Standortbedingungen testen lassen. Das schafft Transparenz und bestätigt die Leistung und den Energieverbrauch des Gerätes.
