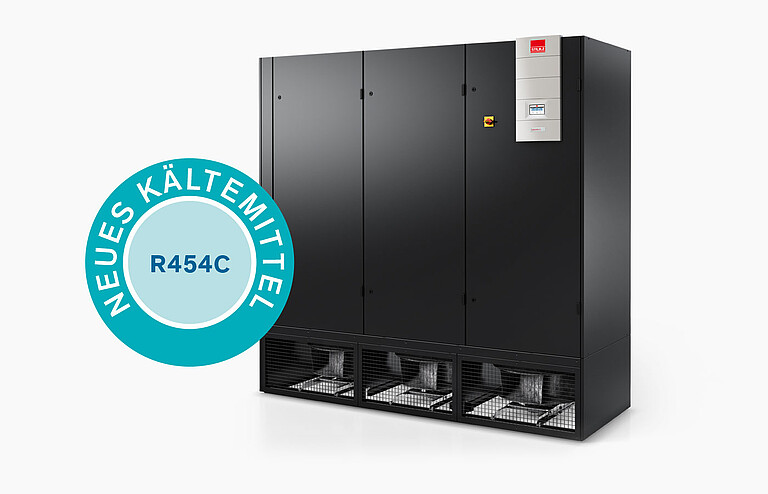

CyberAir 3PRO DX
Umluft-Klimaanlage mit einem Höchstmaß an Präzision, Ausfallsicherheit und Energieeffizienz
CyberAir 3PRO DX ist eine konsequente Weiterentwicklung der überaus erfolgreichen CyberAir-3-Serie. In der Raumklimaanlage stecken mehr als drei Jahrzehnte Projekterfahrung weltweit. Um eine maximale Kälteleistung auf minimaler Stellfläche zu erzielen und dabei höchste Einsparpotenziale für Sie zu erreichen, bieten die Umluft-Klimaanlagen eine höhere Anpassungsfähigkeit als jedes andere Präzisionsklimagerät auf dem Markt.
Produktübersicht
Wichtigste Vorteile
- Maximale Kälteleistung auf minimaler Stellfläche
- Höchste Effizienz bei der Luftführung (Airflow Efficiency Ratio)
- Höchste Einsparpotenziale dank Indirekter Dynamischer Freier Kühlung von STULZ
Wichtigste Eigenschaften
- Mit integrierter und externer Ventilatoreinheit verfügbar
- 5 Kältesysteme, 6 Baugrößen, unterschiedliche Luftführungen, verschiedene Wärmetauscher
Wichtigste Technische Daten
- Kälteleistung total (kW): 20 – 150
- Luftführung: Upflow, Downflow, Downflow mit Ausblas nach vorn/hinten/unten
- Technologieführerschaft im Hinblick auf höchste Effizienz bei der Kühlleistung
- Maximale Kälteleistung auf minimaler Stellfläche
- Höchste Effizienz bei der Luftführung (Airflow Efficiency Ratio)
- Höchste Einsparpotenziale dank Indirekter Dynamischer Freier Kühlung von STULZ
- Weitere Senkung der Betriebskosten aufgrund Zuluftbedingungen nach ASHRAE-Empfehlung
- Kühlt zuverlässig, präzise, leise und außerordentlich sparsam
- Ausgelegt für eine lange Lebensdauer
- Einsatz von EC-Technologie für höchste Effizienz
- Kompakte Bauform erleichtert Transport und Installation
- Möglichkeit, das Umluft-Klimagerät in unserem Prüfcenter zu testen
- Regelung nach Zuluft, Rückluft oder Raumluft
- Individueller Gerätetest im STULZ Prüfcenter
- Umluft-Klimaanlage mit integrierter und externer Ventilatoreinheit verfügbar
- 5 Kältesysteme, 6 Baugrößen, unterschiedliche Luftführungen
- Regelung nach Zuluft, Rückluft, Raumluft oder Servereintrittstemperatur
- Erhältlich mit den Kältemitteln R407C, R410A, R134a und R513A (On-/Off-Kompressor)
- Alle wartungsbedürftigen Bauteile des Präzisionsklimaschrankes sind von der Frontseite zugänglich
- Filter-Control-Management
- Filterklasse nach ISO 16890: ISO Coarse 80 % bis ePM10 70 %
| Kühlleistung total (kW) | 22 – 150 |
| Luftführung | Upflow, Downflow, Downflow mit Ausblas nach vorn/hinten/unten |
| Luftmenge (m3/h) | 4.000 – 32.000 |
| Abmessungen | Höhe (mm): 1.980 – 2.495 Breite (mm): 950 – 3.110 Tiefe (mm): 890 – 980 |
| Kühlsysteme | Luftgekühltes System (A/AS), Wassergekühltes System (G), |
| Kältemittel | R407C (GWP: 1,774) R410A (GWP: 2,088) R134a (GWP: 1,430) R513A (GWP: 631) |
Mehr zum Thema lesen?

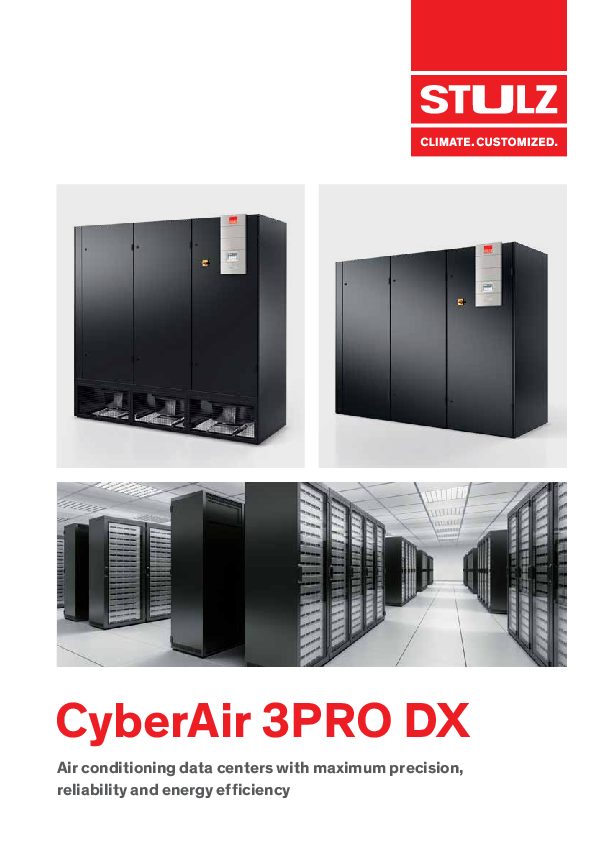

Laden Sie unsere Broschüre herunter!
Alle Details zu CyberAir 3PRO
Energieeffizienz & Zuverlässigkeit
Freie Kühlung
Je nach Nutzung der Außenluft gibt es zwei verschiedene Arten der Freien Kühlung für Rechenzentren: Wird die Außenluft direkt ins Gebäudeinnere geleitet, handelt es sich um Direkte Freie Kühlung. Gelangt die Außenluft nicht in den sensiblen Bereich des Gebäudeinneren, handelt es sich um Indirekte Freie Kühlung. Beide Methoden bieten Vorteile, bringen jedoch auch Herausforderungen mit sich. Je nach Anwendung prüfen wir individuell, welche Variante Ihren Vorgaben und Bedürfnissen am besten entspricht – und über die gesamte Laufzeit die für Sie kostengünstigste Lösung darstellt.
Direkte Freie Kühlung
Mit Direkter Freier Kühlung arbeitet CyberAir 3PRO DX als Klimaanlage für Rechenzentren bis zu 90 % sparsamer als herkömmliche Kompressorkühlsysteme. Die Direkte Freie Kühlung nutzt das Potenzial der Außentemperaturen, um das Rechenzentrum direkt mit der kühlen Außenluft zu klimatisieren. Die Außenluft, die über Filtersysteme aufbereitet wird, gelangt über den CyberAir 3PRO DX direkt in den Serverraum.
CyberAir 3PRO DX Downflow-Geräte können mit dem Freikühlaufsatz FreeCool Plenum ausgestattet werden. Durch den Aufbau des FreeCool Plenum mit obenliegenden Klappen ist ein flexibler Aufbau ohne zusätzlichen Platzbedarf möglich. Bei dieser Option wird je nach Außentemperatur und Kühlbedarf die Freie Kühlung mit der Kompressorkühlung des Kaltwassersystems in drei variablen Stufen automatisch kombiniert und somit immer das maximale Sparpotenzial erreicht.
Erfahren Sie mehr über Direkte Freie Kühlung
Indirekte Dynamische Freie Kühlung
Die Indirekte Dynamische Freie Kühlung von STULZ ist das weltweit einzige System mit automatischer Effizienzoptimierung. Die dynamische Regelung reduziert die Kompressorlaufzeit auf ein Minimum und reduziert den Gesamtenergieverbrauch um bis zu 60 %.
Das System kühlt präzise und dynamisch nach anfallender Wärmelast. Es wird also stets nur die benötigte Kälteleistung erzeugt und es kommt zu keiner energieintensiven Überversorgung. Unter Berücksichtigung von Außentemperatur und anfallender Wärmelast wählt die dynamische Regelung den optimalen Betriebsmodus ohne festen Freikühlstartwert.
Erfahren Sie mehr über Indirekte Dynamische Freie Kühlung
Wärmerückgewinnung
Bei wassergekühlten Klimageräten mit oder ohne Indirekte Freie Kühlung ermöglicht das Konzept von STULZ, die Abwärme der Klimageräte zu nutzen und reduziert damit die Betriebskosten der Heizsysteme erheblich. Gleichzeitig wird der CO2-Verbrauch deutlich verringert und ein nachhaltiger Betrieb Ihrer Anlage sichergestellt. Ob Neuinstallationen oder Nachrüstungen – mit STULZ können Sie Einsparungen erzielen und zugleich die gesetzlichen Energieeffizienzrichtlinien bestmöglich erfüllen.
Erfahren Sie mehr zu unserem Konzept und kontaktieren Sie uns direkt – wir unterstützen Sie gern bei der technischen Umsetzung.
Ventilatoren im Doppelboden
Optimiertes Gerätedesign für höchste Einsparpotenziale
Aufgrund unseres Gerätedesigns weisen die STULZ Präzisionsklimageräte höchste EER-Werte (Energy Efficiency Ratio) und die niedrigsten AER-Werte (Airflow Efficiency Ratio) auf und erreichen somit größtmögliche Effizienz bei der Luftführung. Dabei entspricht der AER-Wert der Ventilator-Leistungsaufnahme per Luftmenge. Besonders bei der ASR-Luftführung (integrierte Ventilatoren im Doppelboden) wird die Leistungsaufnahme der Ventilatoren wegen der nur minimal auftretenden Turbulenzen und Luftrichtungswechsel enorm verringert – eine Energieersparnis, die sich sofort bemerkbar macht.
CFD-Simulation
Um eine optimale Leistung und Effizienz in einem Rechenzentrum zu erzielen, ist eine umfassende Übersicht über alle relevanten Faktoren unerlässlich. STULZ trägt zu diesem Ziel bei, indem es den CFD-Service (Computational Fluid Dynamics) für Rechenzentren anbietet und sein einzigartiges strömungstechnisches Know-how auf Produktebene nutzt, um die CFD-Simulation auf Anwendungsebene präziser zu machen.
Präzise Temperaturregelung
Delta T
Die luftseitige Temperaturdifferenz zwischen Lufteintritt und Luftaustritt von Serverschränken und Klimasystemen wird ΔT genannt. Für einen optimalen Betrieb und die höchstmögliche Betriebskosteneinsparung ist es wichtig, dass das ΔT der Klimageräte präzise und effizient an das ΔT Ihrer Serverschränke angepasst ist.
Unsere dynamische Regelung ermöglicht diese Anpassung an wechselnde Anforderungen der IT und sichert somit einen höchst energieeffizienten Betrieb.
Weitere Informationen finden Sie im Blog-Artikel "Delta-T - Luftseitige Temperaturdifferenz"
Temperaturprofil
Optimale Zuluftbedingungen für Ausfallsicherheit und höchste Effizienz
Damit Ihr Rechenzentrum so effizient wie möglich gekühlt wird, jedoch ohne Kompromisse bei der Ausfallsicherheit, hat ASHRAE eine Empfehlung für die Lufttemperatur am Servereintritt veröffentlicht. Da wir nicht nur seit Jahrzehnten Kaltwasser-Klimageräte für betriebskritische Anwendungen entwickeln, wo schon kleine Störungen zu gravierenden Konsequenzen führen können, sondern auch die Energieeffizienz stets im Blick haben, liegen die Zulufttemperaturen unserer Geräte im von ASHRAE empfohlenen Bereich.
EC-Technologie
RadiCal EC-Ventilator der neuesten Generation
Leistungsfähiger. Energieeffizienter. Leiser.
- GreenTech EC-Technologie
- EC-Ventilator 15% höhere Luftmenge
- Reduktion der Leistungsaufnahme bis zu 10 %
- Reduzierter Schallpegel
- Optimierte Strömungsführung
- Verbesserter AER-Wert der CyberAir 3PRO Geräte
- Neueste Motorgeneration
- Laufräder aus High-Tech-Verbundmaterial für eine hohe Leistungsdichte des Ventilators
- Lange Lebensdauer
EC-Kompressor
- Höchste Effizienz und präzise Temperaturregelung durch stufenlose Steuerung des Kompressors
- Maximale Effizienz besonders im Teillast- und Mix-Betrieb
- Konstante Zulufttemperatur
- Integrierter Kompressorsanftanlauf
- Schnelle und präzise Reaktion auf die Wärmelastveränderungen
- Lange Lebensdauer durch kontinuierlichen Betrieb ohne Kompressortaktung
Regelung und Überwachung
Sichere Regelung, zuverlässige Überwachung
- Hausintern entwickelter STULZ Controller zur Regelung und Überwachung des Klimasystems
- Hohe Redundanz und Verfügbarkeit durch autarke Regler in jedem Klimagerät
- Optionales Sequenzing mit Standby-Funktionen ermöglicht die flexible Aus- bzw. Entlastung einzelner Klimamodule innerhalb einer Gruppe
- Zentrale Steuerung von bis zu 20 Klimageräten
- Datenbus-System
- USV-Betrieb mit konfigurierbaren Komponenten für minimale Geräteaufnahmeleistung
- Aufzeichnung des Raumklimas
- Service-Schnittstelle
- Modbusprotokoll vorinstalliert
Service und Wartung
Mit 21 Tochtergesellschaften, 11 Produktionsstandorten sowie Vertriebs- und Servicepartnern in mehr als 140 Ländern stellen wir weltweit die Nähe zu unseren Kunden sicher.
Standorte weltweit
In Deutschland gewährleisten 150 hoch qualifizierte Servicetechniker an 10 Standorten kompetente und rasche Problemlösungen – rund um die Uhr. Seit 40 Jahren vertrauen unsere Kunden auf die technische Kompetenz, die umfassenden Ressourcen und die flächendeckende Verfügbarkeit des STULZ Services.
Mehr Informationen zu unserem Service
Referenzen
Freie Kühlung für das Paragon CC Printgeschäft
Bei Paragon Customer Communications sorgt STULZ dafür, dass die Umgebung in der Druckerei stets optimale Parameter aufweist und die 500 Mitarbeiter in kritischen Arbeitsbereichen hochproduktiv arbeiten können.
Schaltraum-Klimatisierung für best wood SCHNEIDER
Das süddeutsche Unternehmen best wood SCHNEIDER benötigte im Werk Eberhardzell eine Klimatisierungslösung für seine Schalträume. Besondere Herausforderung des Projektes war die Überbrückung der Distanzen zwischen den einzelnen Schalträumen sowie die Einbindung des Systems in die bestehende Infrastruktur. Gemeinsam mit dem Kunden hat STULZ eine maßgeschneiderte Lösung zur Klimatisierung der Schaltanlagen entwickelt und implementiert.
Lesen Sie hier unsere Projekstory "best wood SCHNEIDER"
Wettbewerbsvorteil durch Green IT
Blockheizkraftwerk, Absorptionskältemaschine und das STULZ GE-System: Ein rundes Energiekonzept für die myLoc managed IT AG und die Umwelt.
Lesen Sie hier unsere Projekstory "myLoc"
Direkte Freie Kühlung für Londons IT
Verringerung des Carbon Footprint und Realisierung einer PUE von <1,4: Die STULZ Direct Free Cooling Technologie erhöht die Effizienz im Interoute(Vtesse)-Rechenzentrum.
Lesen Sie hier unsere Interoute(Vtesse)-Projektstory
Test Center
In unserem modernen Test Center sind wir in der Lage, auf über 700 Quadratmetern Fläche in verschiedenen Klimakammern unterschiedliche Tests an Präzisionsklimasystemen und Kaltwassersätzen durchzuführen. So konnten wir das CyberAir 3PRO DX im Zuge der Entwicklung unter sämtlichen weltweiten klimatischen Bedingungen testen und optimieren.
Zusätzlich bieten wir die Möglichkeit, in unserem Test Center einen Witness-Test zu buchen. So können Sie das gewünschte Klimasystem exakt nach Ihren Vorgaben testen lassen – das schafft Transparenz und Sie erhalten Aussagen über Leistung und Energieverbrauch der Klimasysteme.
Erfahren Sie mehr über unsere Test Center
Flexibilität
Climate. Customized.
Von Standardgeräten bis hin zu komplett maßgeschneiderten Kundenlösungen
Diese Bandbreite für Kunden anbieten zu können, verkörpert die Philosophie "Climate. Customized.". Ob es um Baugröße, Kälteleistung, Luftführung oder die Steuerung geht: Der CyberAir 3PRO DX ist ein Vorbild an Anpassungsfähigkeit und kann exakt an Ihre individuellen Anforderungen abgestimmt und optimiert werden. Außerdem ist für die Umluft-Klimaanlagen eine Vielzahl an Optionen und Ausstattungsmöglichkeiten verfügbar, um optimale Ergebnisse zu erzielen.
Mehr erfahren über Climate. Customized.
Upflow, Downflow, Raised Floor
Ausführung Downflow und Upflow
Die Bauform mit integrierten Ventilatoren ist mit den Standardluftführungen Downflow (ASD) und Upflow (ASU) erhältlich. Durch eine konsequente Weiterentwicklung und eine Optimierung des Gerätedesigns konnte die Effizienz gegenüber der Vorgängerversion deutlich verbessert werden.
Das macht sich explizit in gesteigerten EER-Werten (Energy Efficiency Ratio) und niedrigeren AER-Werten (Airflow Efficiency Ratio) bemerkbar.
Ausführung Raised Floor
Im Vergleich zu Geräten, bei denen die Ventilatoren auf einem Doppelboden platziert sind, bietet die Raised-Floor-Reihe (ASR) eine noch höhere Energieersparnis. Die Bauform ist mit einer externen Ventilatorenbox ausgestattet und verfügt über eine gerätespezifische Luftführung. Die Ventilatorenbox wird unterhalb des Geräts im Doppelboden platziert.
Der dadurch im Klimagerät gewonnene Platz ermöglicht den Einsatz größerer Wärmetauscher, was sich in einer höheren Kühlleistung pro Stellfläche bemerkbar macht. Zusätzlich entstehen durch die Positionierung der Ventilatoren im Doppelboden weniger Turbulenzen und Luftrichtungswechsel. Das Ergebnis ist eine optimale Luftführung und somit eine enorm verringerte Ventilator-Leistungsaufnahme (AER-Werte).
Verschiedene Luftführungsmöglichkeiten
Raised floor, Luftführung vorn
Raised floor, Luftführung vorn/hinten/unten
Downflow
Upflow
Optionen für CyberAir 3PRO DX
Durch die vielfältigen Optionen und Ausstattungsmöglichkeiten können Sie Geräte von STULZ optimal Ihren Anforderungen anpassen.
Systeme
STULZ bietet auch im Bereich der Umluft-Klimaanlagen individuelle Systemlösungen, die genau auf Ihre Projektanforderungen zugeschnitten sind.
Luftgekühltes System (A/AS)
A-System: Kompressorkühlung mit Kompressor-Kältesystem nach dem Direktverdampfer-Prinzip (DX/"Direktexpansion")
Der Kältekreislauf des Klimamoduls besteht aus Verdampfer, Expansionsventil, Scroll-Kompressor und einem externen luftgekühlten Kondensator. Der Raumluft, gefördert durch einen Ventilator, wird beim Durchströmen des Verdampfers Wärme entzogen und an das Kältemittel abgegeben. Klimagerät und externer Kondensator sind durch einen geschlossenen Kältemittelkreislauf miteinander verbunden.
AS-System
Das AS-System funktioniert wie das A-System nach dem Direktverdampfer-Prinzip. Um das System effizienter zu machen, ist das AS-System mit stufenlos regelbarem EC-Kompressor ausgestattet.
Wassergekühltes System (G)
G-System: Einfacher Wärmeabtransport mittels Wasser-Glykolgemisch
Das G-System funktioniert wie das A-System nach dem Direkt-Verdampfer-Prinzip. Mit einem Unterschied: Beim G-System wird die Wärme vom DX-Kreislauf über einen im Klimagerät integrierten Plattenkondensator an ein Wasser-Glykolgemisch übertragen. Dies zirkuliert in einem geschlossenen Kreislauf und gibt die Wärme über einen externen Rückkühler an die Außenluft ab.
Hybrides Freikühlsystem (GE/GES)
GE-System: Hybrides G-System mit Indirekter Freier Kühlung
Ein hybrides Kältesystem, das ein G-System mit Indirekter Freier Kühlung kombiniert. Sobald die Außentemperaturen es zulassen, schaltet das GE-System auf Sparbetrieb um. Dabei wird die Außenluft zur Indirekten Freien Kühlung genutzt. GE-Systeme bilden die Basis für Indirekte Dynamische Freie Kühlung.
GES-System: Hybrides G-System mit Indirekter Freier Kühlung und EC-Kompressor
Das GES-System funktioniert wie das GE-System nach dem Prinzip der Indirekten Freien Kühlung. Um das System noch effizienter zu machen, ist das GES-System ausschließlich mit stufenlos regelbarem EC-Kompressor erhältlich.
Kaltwasser-System mit redundantem luftgekühlten System (ACW/ASCW)
ACW-System: CW-System mit redundantem A-System (Dual Fluid)
Zwei unabhängige Kältesysteme (CW und A) in einem Klimamodul gewährleisten maximale Ausfallsicherheit. Sollte das wassergekühlte Hauptkühlsystem (CW) ausfallen, wird die Klimatisierung unterbrechungsfrei über das luftgekühlte A-System sichergestellt.
Kaltwasser-System mit redundantem wassergekühlten System (GCW)
GCW-System: CW-System mit redundantem G-System (Dual Fluid)
Ähnlicher Aufbau wie das ACW-Kältesystem, mit dem Unterschied, dass es anstelle des A-Systems ein wassergekühltes G-System mit dem CW-System kombiniert.
